30 · CZN-15E geluidssensor data op seriële plotter weergeven

Introductie

In deze les leer je hoe je de CZN-15E geluidssensor uitleest en op de seriële plotter van de Arduino IDE weergeeft. Daarnaast leer je wat data sampling is, en hoe je dit kunt gebruiken om de geluidssterkte te benaderen. 🤓

Lesmateriaal

Onderaan op deze pagina vind je de knop lesmateriaal waarmee je het lesmateriaal kunt downloaden. Dit materiaal bestaat uit de code, schakelschema en andere bestanden die in de les worden gebruikt.

CZN-15E geluidssensor

De CZN-15E geluidssensor kan meten of er geluid aanwezig is. Hiermee is het bijvoorbeeld mogelijk om een klap-sensor te maken. Anders dan bij een microfoon meet deze niet de frequentie of volume van het geluid. Het is een binaire sensor die alleen aangeeft of er geluid waargenomen wordt.

In het bovenste deel van de figuur zie je geluidsgolven de sensor bereiken. De microfoon zet deze om naar een weerstand. Deze weerstand veranderd naar mate het geluid harder of zachter is. Vervolgens bepaald de sensor of de weerstand boven een drempelwaarde komt. Zodra dit het geval is veranderd de OUT pin op de sensor van LOW naar HIGH.

De gevoeligheid van de sensor is aanpasbaar. Bovenop de sensor zit een blauwe vierkant blokje. Met een kleine schroevendraaier kun je het midden naar links of rechts draaien. Hiermee stel je de juiste gevoeligheid in.

De schakeling

Connect the sensor to your Arduino according to the diagram below.

Hierbij gebruiken we de volgende jumper wires

• De 5V op de Arduino -> VCC pin van de sensor
• De GND op de Arduino -> GND pin van de sensor
• Pin 8 op de Arduino -> OUT pin van de sensor

Arduino Code - deel 1

De onderstaande code leest de OUT_PIN (pin 8) uit en stuurt vervolgens de gemeten waarde naar de seriële monitor.

1 const int OUT_PIN = 8;
2
3 void setup() {
4   Serial.begin(9600);
5 }
6
7 void loop() {
8   Serial.println(digitalRead(OUT_PIN));
9 }

Upload deze code naar je Arduino en open de seriële monitor in de Arduino IDE:

Hulpmiddelen ▸ Seriële monitor

Als het goed is zie je allemaal 1 en 0 voorbij komen als je geluid maakt. Hierbij is 0 voor stilte en 1 voor als er geluid is.

Seriële plotter

Naast de seriële monitor heeft de Arduino nog een handig hulpmiddel: de seriële plotter. Met dit hulpmiddel kun je data realtime in de tijd laten weergeven. Dit kan bijvoorbeeld gebruikt worden voor temperatuurgrafieken.

Je kunt de de seriële plotter openen via het menu bovenin de IDE:

Hulpmiddelen ▸ Seriële plotter

Als het goed is worden nu de enen en nullen van de seriële monitor in een grafiek weergegeven.

Data sampling

Voor deel 2 van deze les gaan we gebruik maken van data sampling. Dit houdt in dat we op een vast interval (sample tijd), bijvoorbeeld 10ms, een bepaalde waarde gaan meten. Zo je bijvoorbeeld gaan tellen hoe vaak een bepaalde waarde binnen de sample tijd voor is gekomen. De resultaat van deze telling vervolgens in een grafiek weer te geven.

Arduino Code - deel 2

We beginnen met definiëren van twee constanten en vier variabelen:

1 const int OUT_PIN = 8;
2 const int SAMPLE_TIME = 10;
3 unsigned long millisCurrent;
4 unsigned long millisLast = 0;
5 unsigned long millisElapsed = 0;
6 int sampleBufferValue = 0;

• OUT_PIN is de pin waarop we de sensor hebben aangesloten.
• SAMPLE_TIME is het aantal milliseconden waarbinnen we de data voor één sample meten.
• millisCurrent, millisLast en millisElapsed gebruiken we om bij te houden hoeveel tijd er verstreken is.
• sampleBufferValue gebruiken we om op te slaan hoe vaak er binnen de sample tijd geluid is geweest.

setup()

1 void setup()
2 {
3   Serial.begin(9600);
4 }

In de setup() doen we niets anders dan de seriële monitor op 9600 Baud in te stellen.

loop()

1 void loop() {
2
3   millisCurrent = millis();
4   millisElapsed = millisCurrent - millisLast;
5
6   if (digitalRead(OUT_PIN) == LOW) {
7     sampleBufferValue++;
8   }
9
10   if (millisElapsed > SAMPLE_TIME) {
11     Serial.println(sampleBufferValue);
12     sampleBufferValue = 0;
13     millisLast = millisCurrent;
14   }
15
16 }

De loop() functie bestaat uit 3 delen:

• Berekenen verstreken tijd
• Sensor uitlezen
• Controleren of de sample tijd verstreken is

millis()

Bij het berekenen van de verstreken tijd maken we gebruik van de mills() functie. Deze geeft het aantal verstreken milliseconden terug sinds de Arduino is opgestart. Het teruggeven getal is van het type unsigned long. Na ongeveer na 50 dagen is het hoogste getal bereikt, de Arduino zal dan weer opnieuw vanaf 0 beginnen te tellen.

1 millisCurrent = millis();
2 millisElapsed = millisCurrent - millisLast;

Eerst slaan we het aantal verstreken milliseconden in de variabele millisCurrent op. Hierna kunnen we bereken hoeveel tijd er is verstreken sinds de vorige keer door hier millisLast vanaf te trekken. Dit slaan we op in de variabele millisElapsed. Bij de eerste keer staat millisLast nog op 0, en is dus millisElapsed gelijk aan millisCurrent.

Sensor uitlezen

Voor het uitlezen van de sensor maken we gebruik van digitalRead().

1 if (digitalRead(OUT_PIN) == LOW) {
2   sampleBufferValue++;
3 }

Als de uitgelezen waarde gelijk is aan LOW verhogen we sampleBufferValue met 1. De verkorte schrijfwijze hiervoor is sampleBufferValue++.

🎓 Kun je aangeven waarom we hier kijken of de sensor LOW is?

Bewaken verstreken sampletijd

We hebben nog geen manier om te bepalen of de sampletijd verstreken is. Dat doen we in het laatste deel van de code.

1 if (millisElapsed > SAMPLE_TIME) {
2   Serial.println(sampleBufferValue);
3   sampleBufferValue = 0;
4   millisLast = millisCurrent;
5 }

Op het moment dat de verstreken tijd (millisElapsed) groter is dan de tijd dat een sample mag duren, gaan we een aantal dingen doen. Als eerste printen we de waarde van de buffer (sampleBufferValue) naar de seriële monitor. sampleBufferValue bevat hoe vaak de sensor in de huidige sample, geluid heeft waargenomen.

Hierna beginnen we aan een nieuwe sample meting. We zetten de sampleBufferValue (dus hoe vaak er geluid is waargenomen) weer op 0. Tot slot maken we millisLast gelijk aan millisCurrent, zodat we opnieuw de verstreken tijd van de huidige sample kunnen berekenen.

Code uploaden naar Arduino

Je kunt nu de code naar de Arduino uploaden.

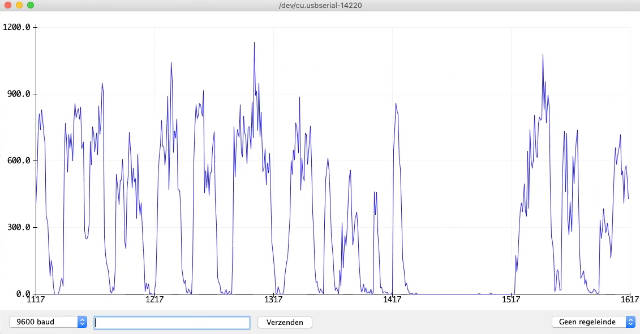

Open vervolgens de seriële plotter om de gesamplede waarden van de sensor weer te geven.

Hulpmiddelen ▸ Seriële plotter

De X en Y assen

De x-as (horizontaal) is de tijd as. We hebben SAMPLE_TIME ingesteld op 10ms. Dit betekend dat dus elk horizontaal punt gelijk staat aan 10ms. Als we dus op de x-as het getal 100 zien staan (100x 10ms) is dus 1 seconde verstreken.

De y-as (verticaal) is het aantal momenten binnen 10ms dat de Arduino geluid heeft waargenomen. Dit hangt samen met hoe snel de Arduino door de loop() kan gaan. Zo zal een 8Mhz Arduino minder metingen per seconde kunnen doen dan een 16Mhz Arduino. Het zijn dus ook geen exacte waarden, maar moeten meer relatief van elkaar worden bekeken.
